julia(1.4.1)~数値積分の精度確認~
概要
前回の記事(以下)で常微分方程式df/dt = cos(t)
の数値積分を行った.
Julia(1.4.1)~常微分方程式の計算~ - Tagebuch von Spargel
本記事ではsolverによる精度の比較を行う.
結果
解析解との誤差の平均,最大誤差,実行時間は下表のようになる. 計算過程は後述.
solver | reltol | abstol | max error | mean error | Benchmark time [us] | 対応するmatlab solver |
---|---|---|---|---|---|---|
default | - | - | 4.38e-04 | 9.77e-06 | 116.5 | - |
Tsit5() | - | - | 4.38e-04 | 9.77e-06 | 25.7 | ode45 |
BS3() | - | - | 2.40e-04 | 1.17e-04 | 29.8 | ode23 |
Vern7() | - | - | 1.63e-06 | -2.68e-08 | 41.9 | - |
Vern9() | - | - | 1.87e-07 | 5.91e-10 | 67.3 | - |
Tsit5() | 1e-12 | 1e-12 | 1.89e-12 | -1.41e-13 | 137.4 | pde45 |
BS3() | 1e-12 | 1e-12 | 1.69e-12 | 8.05e-13 | 7331.4 | ode23 |
Vern7() | 1e-12 | 1e-12 | 2.42e-14 | -5.16e-15 | 72.1 | - |
Vern9() | 1e-12 | 1e-12 | 3.75e-13 | -2.89e-15 | 85.5 | - |
誤差の検証
環境
- windows10
- "julia" => v"1.4.1"
- "StatsBase" => v"0.33.0"
- "DifferentialEquations" => v"6.13.0"
- "IJulia" => v"1.21.2"
- "PyPlot" => v"2.9.0"
- "BenchmarkTools" => v"0.5.0"
モジュールのインポート
下記のコードでモジュールをインポートする.
インストールされてないモジュールはPkg.add("hoge")
でインストールしておく.
using Pkg # Pkg.add("StatsBase") # Pkg.add("DifferentialEquations") # Pkg.add("PyPlot") # Pkg.add("BenchmarkTools") #モジュールの導入 using DifferentialEquations using PyPlot using Statistics using BenchmarkTools
数値積分
数値積分の定義を行う.詳細は前回の記事参照
#関数の定義 f(u,p,t) = cos(t) #初期値の定義 u0 = 0.0; #積分区間の指定 tspan = (0.0,4*pi); prob = ODEProblem(f,u0,tspan);
許容誤差を指定せずに積分実行
solverだけ指定して数値積分を実行する,
solverは独断でTsit5()
BS3()
Vern7()
Vern9()
を選択.
角solverの詳細は公式ドキュメント参照
ODE Solvers · DifferentialEquations.jl
#積分の実行,出力間隔は0.1 sol = solve(prob,saveat=0.1);#default sol_Tsit5 = solve(prob,Tsit5(),saveat=0.1); sol_BS3 = solve(prob,BS3(),saveat=0.1); sol_Vern7 = solve(prob,Vern7(),saveat=0.1); sol_Vern9 = solve(prob,Vern9(),saveat=0.1);
解析解はy=sin(t)
となるため,解析解と数値積分の差をプロットする.
#解析解 sol_true = sin.(sol.t); #誤差のplot plot(sol.t,sol_true-sol.u,label="default",color = "k") plot(sol_Tsit5.t,sol_true-sol_Tsit5.u,label="Tsit5()") plot(sol_BS3.t,sol_true-sol_BS3.u,label="BS3()") plot(sol_Vern7.t,sol_true-sol_Vern7.u,label="Vern7()") plot(sol_Vern9.t,sol_true-sol_Vern9.u,label="Vern9()") legend() ylabel("ERROR") ylim([-1e-6,1e-6])
default
とTsit5
は完全に重なっている(solverが指定されないときはTsit5
で計算される模様).
誤差が約4e-4
あるのは大きい感じがする.

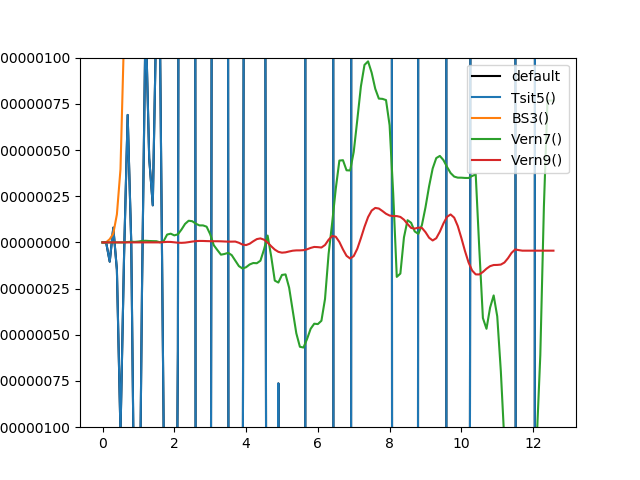

また,Vern7
とVern9
は他と比べて小さすぎるため拡大したのが右図.
Vern9
のほうが精度はいいっぽい.
許容誤差を指定
reltol
とabstol
を指定する.とりあえず,1e-12
を指定する.
#許容誤差を指定 sol_BS3_tol = solve(prob,BS3(),reltol = 1e-12,abstol=1e-12,saveat=0.1); sol_Tsit5_tol = solve(prob,Tsit5(),reltol = 1e-12,abstol=1e-12,saveat=0.1); sol_Vern7_tol = solve(prob,Vern7(),reltol = 1e-12,abstol=1e-12,saveat=0.1); sol_Vern9_tol = solve(prob,Vern9(),reltol = 1e-12,abstol=1e-12,saveat=0.1); #結果のプロット plot(sol_Tsit5_tol.t,sol_true-sol_Tsit5_tol.u,label="Tsit5()") plot(sol_BS3_tol.t,sol_true-sol_BS3_tol.u,label="BS3()") plot(sol_Vern7_tol.t,sol_true-sol_Vern7_tol.u,label="Vern7()") plot(sol_Vern9_tol.t,sol_true-sol_Vern9_tol.u,label="Vern9()") legend() ylabel("ERROR")

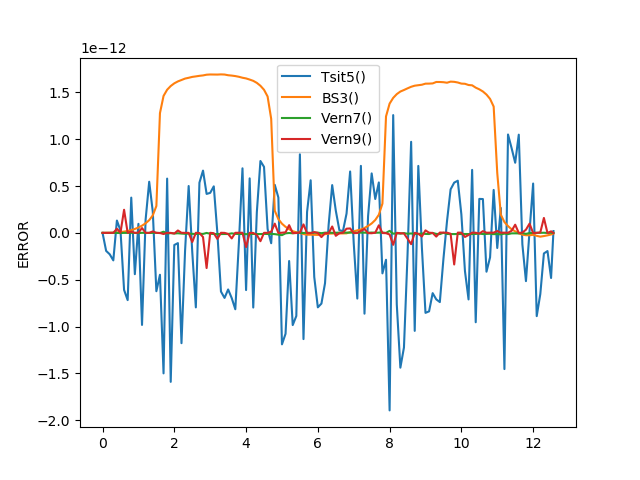

縦軸の数値を見るとわかるようにかなり誤差が減っていることが確認できる.
やっぱりreltol
とabstol
は必要.
実行時間の計測
@benchmark
を使用することで実行時間を取得できる.何回か関数を実行して,平均値,最大値,使用メモリ量などを出してくれる.
以下のコードでrecord.times
とすると時間が取得できる.
#benchmarkの実行 時間はかかる record = @benchmark solve(prob,saveat=0.1);#default record_Tsit5 = @benchmark solve(prob,Tsit5(),saveat=0.1); record_BS3 = @benchmark solve(prob,BS3(),saveat=0.1); record_Vern7 = @benchmark solve(prob,Vern7(),saveat=0.1); record_Vern9 = @benchmark solve(prob,Vern9(),saveat=0.1); record_BS3_tol = @benchmark solve(prob,BS3(),reltol = 1e-12,abstol=1e-12,saveat=0.1); record_Tsit5_tol = @benchmark solve(prob,Tsit5(),reltol = 1e-12,abstol=1e-12,saveat=0.1); record_Vern7_tol = @benchmark solve(prob,Vern7(),reltol = 1e-12,abstol=1e-12,saveat=0.1); record_Vern9_tol = @benchmark solve(prob,Vern9(),reltol = 1e-12,abstol=1e-12,saveat=0.1);
結果は本記事の最初の表を参照.
許容誤差を指定すると実行時間がかかるみたい.
また,default
はTsit5
と同じsolverなのに実行時間がかかっているので,solverは明示したほうが良い.
結論
solverはVern7()
でabstol=1e-12,reltol=1e-12
にするのが良いのではないかと思う.
最後に検証コードを記載する
